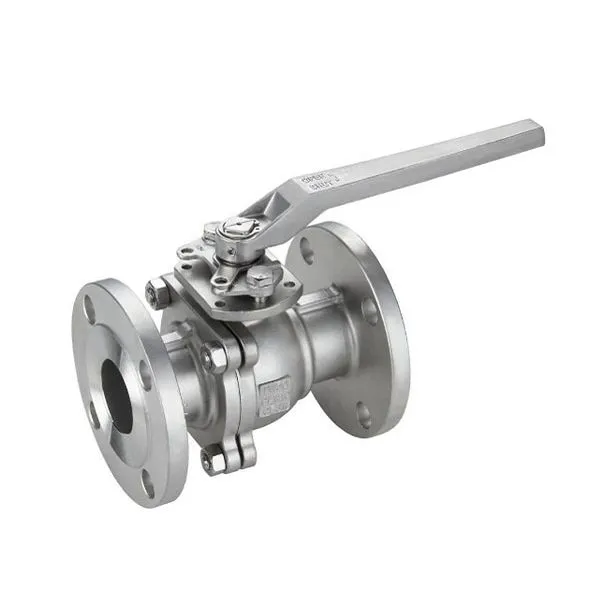

2 Daim Floating Pob Valve

Qee yam ntawm Peb 2-Tej Floating Ball Valve

2- Piece Body Construction

Lub pob valve no tuaj nyob rau hauv ob qhov sib cais los yog qhov chaw, koom ua ke los ua lub valve. Thawj daim tuav lub cev tseem ceeb thiab ib qho kawg txuas. Qhov thib ob haum rau hauv thawj daim. Nws tuav ua ke lub valve lub trim los yog sab hauv valve Cheebtsam thiab muaj lub valve thib ob kawg kev twb kev txuas.

Tag Nrho Cov Ncauj Lus & Txo Cov Nkoj Xaiv

Lub 2- thooj pob valve muaj nyob rau hauv ob qho tag nrho bore los yog txo bore tsim. Tag nrho bore los yog tag nrho cov chaw nres nkoj siv txhais tau hais tias cov yeeb nkab txoj kab uas hla ntawm lub inlet thiab qhov hluav taws xob yog tib yam li txoj kab uas hla ntawm lub pob valve. Nws tso cai rau cov kua los yog cov xov xwm ntws ncaj qha los ntawm lub pob yam tsis tau txo qis lossis nqaim. Kev txo qis kev tsim kho, tseem hu ua qhov chaw nres nkoj txheem, kuj muaj txoj hauv kev ncaj tab sis txwv tsis pub khiav. Lub qhov hluav taws xob thiab qhov nkag ntawm lub valve yog tib txoj kab uas hla raws li cov raj xa dej, tab sis cov khoom siv sab hauv (lub pob) muaj qhov me me ntws qhib / bore. Raws li qhov tshwm sim, qhov txo lub pob kab uas hla ua rau poob siab thaum cov xov xwm hla lub pob.

Blow-Out-Proof Stem

Lub 2- thooj pob valve los nrog lub siab-resistant qia tsim. Cov qia no muaj dab tshos ntawm nws sab qis. Lub dab tshos tuav lub qia hauv lub valve, tiv thaiv nws los ntawm kev tawg los ntawm lub voj voog ntau dhau.

Kev sib txuas ntau kawg

A 2- thooj pob valve muaj nyob rau hauv ob qho tib si threaded thiab flanged kawg kev sib txuas, ua rau lawv muaj ntau yam siv rau ntau yam txheej txheem.

Kev kub siaband Kub peev xwm

A 2-daim pob valve tuaj yeem ua rau Chav Kawm 150/300 thiab 1000 PSI siab rau cov flanged thiab threaded kawg kev sib txuas nrog cov rooj zaum PTFE, feem. Lawv hloov tau yooj yim rau kev siv nyob rau hauv qhov siab lossis qis qis nrog qhov ntsuas kub ntawm -20-degrees F mus rau 450-degrees F. Hlau zaum 2- thooj ntab pob li qub muaj peev xwm kub dua thiab tuaj yeem kov kub txog li 1000 degrees F thaum tseem nce mus txog 2000 PSI kev ntsuas. 2-daim trunnion pob li qub muaj qhov sib txawv siab ntawm Chav Kawm 150-2500 siab ntsuas. Nrog cov rooj zaum mos, lub pob trunnion yuav ua rau kub kub txog li 500 degrees F, thaum hlau zaum 2-daim trunnion pob li qub tuaj yeem tiv taus qhov kub thiab txias txog li 1000 degrees F.

ISOAua pov thawj

Lub 2- thooj pob valve qhov ntev yog mus txog ISO, ASME, JIS, thiab DIN cov qauv.

Qhov zoo ntawm Kev Siv Ob Lub Pob Valve

• Nws muaj cov kua dej tsawg tsawg uas nws cov coefficient sib npaug rau tib qhov ntev ntawm cov yeeb nkab.
• Nws yog lub teeb yuag, nyob qhov chaw tsawg dua, thiab nws cov qauv tsim muab kev sib khi zoo.
• Nws cov qauv yog yooj yim los kho thiab tswj vim nws yooj yim tsim thiab txav tau lub nplhaib.
• Txij li thaum lub rooj zaum valve thiab sealing yog cais los ntawm qhov nruab nrab, tsis muaj corrosion ntawm lub sealing nto.
• Nws qhov nruab nrab tsis ua rau cov khoom tawg sai vim tias nws lub hau kaw thiab lub rooj sib cais.
• Nws tsuas yog 90 degrees tig los qhib lossis kaw, yog li ua kom yooj yim rau kev tswj chaw taws teeb.

Ob lub pob valve feem ntau yog siv rau hauv ntau daim ntawv thov nrog txhua qhov kev tshaj tawm vim tias qhov yooj yim ntawm kev saib xyuas hauv ntau qhov kev lag luam. Qee qhov kev lag luam uas siv ob lub pob valve hauv lawv cov ntawv thov suav nrog zaub mov, tsim khoom, thiab tsheb. Nws txoj hauv kev ua haujlwm yog txhawm rau thaiv lub valve lossis qhib nws los ntawm kev tig nws.

Floating Ball Valve Classification

One-Piece Floating Ball Valve

Ib-thooj pob valve thiab flange gate valve belongs rau tib hom valve, ua tus tswv cuab kaw yog qhov sib txawv tseem ceeb ntawm lawv. Obviously, ib lub pob valve siv ib tug kheej kheej uas tig ib ncig ntawm lub hauv paus kab ntawm lub cev, thaum lub flange rooj vag valve qhib ib hom ntawm lub rooj vag los ntawm lifting lub blocking qauv thaum tus kov yog tig. Lub pob valve feem ntau yog siv rau hauv cov kav dej los txiav tawm, faib, thiab hloov cov kev taw qhia ntws ntawm qhov nruab nrab. Kuj tseem hu ua ib lub pob valve, nws yog hom tshiab ntawm lub valve uas tau siv dav hauv xyoo tas los.

Ob-Piece Floating Pob Valve

Ob-thooj floating pob valve siv nws lub npe los ntawm qhov tseeb tias nws yog ua los ntawm ob qhov chaw hu ua sab laug thiab sab xis lub cev uas txuas rau ib leeg los ntawm cov xov thiab bolts los yog vuam lawv. Hom valve no haum rau kev ua haujlwm sib txawv xws li kub thiab kub siab.

Peb-Daim Floating Pob Valve

Lub pob valve peb-thooj yog hais txog lub pob valve uas nws lub cev yog tsim los ntawm peb ntu ntawm sab laug mus rau sab xis. Cov khoom feem ntau yog lub cev thiab ob lub kaus mom. Zoo ib yam li rooj plaub ntawm ob-thooj floating pob li qub, lub kaus mom kawg feem ntau txuas nrog cov xov thiab bolts, los ntawm vuam lawv los yog flanged rau cov yeeb nkab.

Cheebtsam ntawm Floating Ball Valves

Cov ntaub ntawv siv nyob rau hauv lub pob valve yog ua tib zoo xaiv rau lub zog, corrosion kuj, thiab compatibility nrog cov kua tshwj xeeb nws yuav tswj. Cov yam ntxwv muaj xws li:

Lub cev valve

Lub cev valve yog lub tsev tseem ceeb ntawm lub valve thiab feem ntau yog tsim los ntawm cov ntaub ntawv xws li carbon steel, stainless hlau, alloy steel, los yog cam khwb cia hlau. Qhov kev xaiv ntawm cov khoom nyob ntawm seb yam xws li kev ntsuas siab, qhov kub thiab txias, thiab tshuaj lom neeg sib haum nrog cov kua.

Pob

Lub pob, lub plawv ntawm lub valve, ncaj qha tswj cov dej ntws. Nws feem ntau yog ua los ntawm cov hlau ruaj, corrosion-resistant xws li stainless hlau, tooj dag, los yog tooj dag. Txheej los yog kev kho saum npoo yuav raug ntxiv los txhim kho kev hnav tsis kam thiab sealing kev ua tau zoo ntxiv.

Rooj

Lub rooj zaum valve muab qhov chaw sib khi rau lub pob thaum lub valve kaw. Lawv feem ntau yog tsim los ntawm cov khoom siv tawv tawv, hnav-tiv taus zoo li PTFE (polytetrafluoroethylene), PEEK (polyetheretherketone), lossis cov khoom siv ntxiv xws li Viton lossis EPDM. Cov ntaub ntawv no ua kom lub foob nruj thiab tiv thaiv cov tshuaj tua kab mob.

Qe

Lub qia txuas lub actuator (lever los yog lwm yam kev tswj mechanism) rau lub pob, hloov cov kev sib hloov uas xav tau los qhib lossis kaw lub valve. Nws yog tsim los ntawm corrosion-resistant alloys kom ntseeg tau tias kev ua haujlwm ruaj khov hauv qhov chaw hnyav.

Seals thiab Packing

Cov ntsaws ruaj ruaj thiab ntim cov ntaub ntawv yog siv los tiv thaiv kom tsis txhob tawm ntawm lub qia thiab lwm qhov txav ntawm lub valve. Cov khoom no feem ntau yog tsim los ntawm elastomers xws li Nitrile, Viton, lossis EPDM, nrog rau PTFE-raws li cov ntaub ntawv, nyob ntawm daim ntawv thov.

Tus actuator

Lub actuator tswj lub valve qhib thiab kaw. Nws tuaj yeem yog phau ntawv (xws li, kov, qib) lossis automated (piv txwv li, gearbox, pneumatic lossis hluav taws xob lub cev muaj zog). Hom actuator nyob ntawm qhov xav tau ntawm kev tswj hwm thiab cov ntawv thov tshwj xeeb.

Yuav Ua Li Cas Floating Ball Valves Ua Haujlwm?

Floating pob li qub yog ua los ntawm ib tug ncej, los yog qia, txuas rau saum lub pob uas tig nws 90 degrees (ib lub hlis twg tig). Raws li lub pob rotates, qhov chaw nres nkoj yog npog los yog uncovered los ntawm phab ntsa ntawm lub valve lub cev, yog tso tawm los yog halting lub ntws ntawm xov xwm. Lub qia yog txuas nrog xoob txaus rau lub pob uas, raws li lub pob tig ntawm nws axis, lub siab ntawm qhov ntws thawb lub pob tawm tsam nws lub rooj zaum hauv qab, tsim kom muaj kev sib khi nruj. Vim li no, ntab pob li qub yuav tsis kaw zoo li hauv cov ntawv thov uas tsis tshua muaj siab tom qab muaj qee yam ntawm lub rooj hnav tau tshwm sim. Qhov no yog vim tias tej zaum yuav tsis muaj xov xwm txaus los yuam lub pob tawm tsam lub rooj zaum hauv qab los tsim kom muaj lub foob kaw ntom nti. Txawm li cas los xij, nyob rau hauv feem ntau daim ntawv thov downstream siab txaus los tuav lub kaw ntom nti ntev tom qab lub rooj zaum tau pib hnav.

Cov lus nug nquag nug txog2 Daim Floating Pob Valve

• Dab tsi yog kev siv 2 thooj pob valve?

Ob-thooj pob li qub muab ob-directional ntws kaw thiab muaj nyob rau hauv tag nrho cov chaw nres nkoj configurations rau daim ntawv thov qhov twg tus nqi ntws yog ib qho tseem ceeb. Lawv yog cov compact, txhim khu kev qha, thiab pheej yig, yog me ntsis kim dua los hloov dua li 1- thooj pob li qub.

• Lub hom phiaj ntawm lub pob valve yog dab tsi?

Lub pob valve tuaj yeem nres, faib thiab hloov cov kev taw qhia cov dej ntws hauv lub raj xa dej, nrog rau nws cov yam ntxwv tseem ceeb yog kev sib khi tsim ntawm lub rooj zaum, uas tuaj yeem txo qhov siab, ruaj khov sealing thaum ntws rov qab thiab ua raws li cov khoom siv xauv.

• Dab tsi yog qhov txawv ntawm 2 thooj thiab 3 thooj pob li qub?

Hauv luv luv, qhov sib txawv tseem ceeb ntawm 1, 2, thiab 3- thooj pob li qub yog lawv lub cev tsim. Ib lub pob valve tsuas muaj ib lub cev xwb. Ob-thooj pob li qub muaj ob lub cev sib txuas ua ke los yog bolted ua ke. Peb-daim li qub, ntawm qhov tod tes, muaj peb yam ywj pheej.

• Lub pob valve siv rau dab tsi?

Ib txoj cai ntawm tus ntiv tes xoo yog ntab pob li qub yog qhov zoo tshaj plaws rau cov xwm txheej qis-rau nruab nrab-siab, thiab trunnion pob li qub yog qhov zoo tshaj plaws rau cov haujlwm siab. Txawm li cas los xij, trunnion li qub yog qhov muaj ntau yam, yog li lawv yuav ua haujlwm nyob rau hauv feem ntau.

• Cov khoom siv dab tsi yog lub pob valve?

Valves tau tsim los siv nrog ntau yam kev sib txuas ntawm cov ntaub ntawv xws li Carbon Steel, Low Carbon Steel, Tshwj Xeeb Alloy, Stainless Steel, Monel, thiab Inconel.

• Dab tsi yog cov khoom siv zoo tshaj plaws rau lub pob valve?

Stainless hlau pob li qub yog qhov kev xaiv ruaj khov tshaj plaws. Cov li qub no muab cov khoom muaj zog tshaj plaws ntawm cov tshuaj sib xws. Cov tshuaj pleev ib ce ntawm stainless hlau muaj ntuj corrosion kuj.

• Dab tsi yog qhov haujlwm ntawm lub pob ntab valve?

Floating pob valve muaj nuj nqi: tswj cov dej theem ntawm lub pas dej ua ke lossis lub tank dej kom tsis pub dhau ib qho kev teeb tsa, thiab lub valve tuaj yeem qhib tsuas yog nyob rau lub sijhawm teem sijhawm.

• Dab tsi yog trunnion pob li qub?

Lub trunnion pob valve yog ib hom valve uas siv lub pob tuav nyob rau hauv qhov chaw los ntawm ob trunnions los yog posts. Qhov kev tsim no tso cai rau lub pob tig rau hauv qhov chaw, cia lub valve qhib lossis kaw. Lub pob valve no yog ib hom tshwj xeeb ntawm lub valve uas siv ntau yam kev lag luam. Cov li qub no yog tsim los muab kev ua tau zoo tshaj plaws hauv kev siv tseem ceeb. Trunnion pob li qub muaj nyob rau hauv ntau qhov ntau thiab tsawg thiab kev ntsuas siab kom haum rau cov kev xav tau ntawm kev lag luam sib txawv.

Qee qhov kev lag luam uas feem ntau siv trunnion pob li qub suav nrog kev lag luam roj thiab roj, kev lag luam tsim hluav taws xob, thiab kev lag luam tshuaj lom neeg. Cov li qub no kuj tau siv dav hauv cov ntawv thov uas xav tau lub valve zoo uas tuaj yeem tiv taus qhov kub thiab txias.
